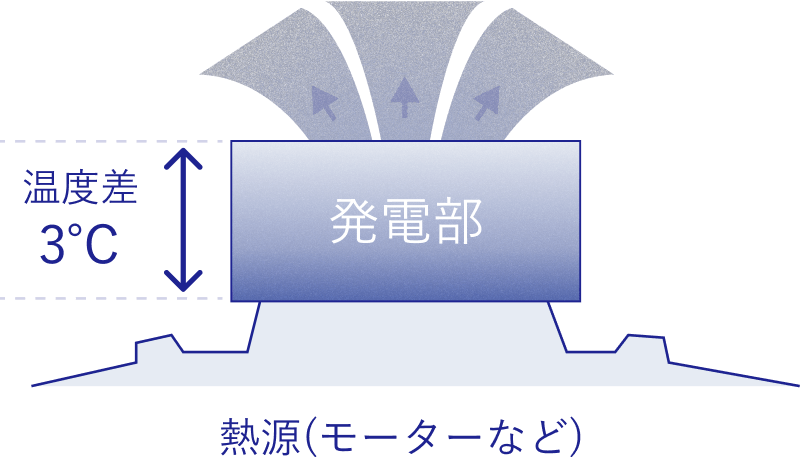

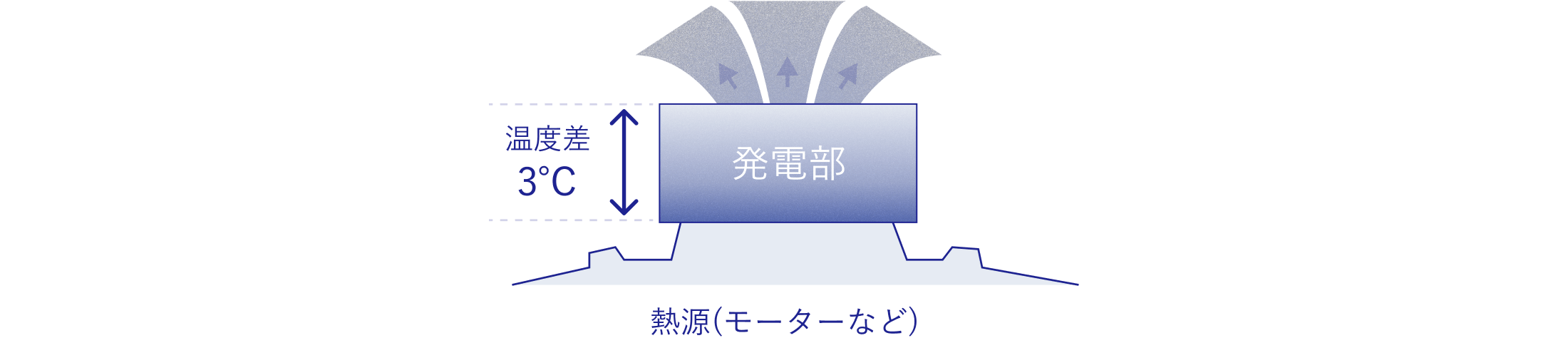

わずか3°Cの温度差から電池レス・無給電で動作し続ける究極のIoT振動センサーデバイスです。
回転機器や配管などの排熱と雰囲気とのわずか温度差により発電し、動作し続けます。長期の状態監視が必要な故障予兆検知に最適なIoTデバイスです。

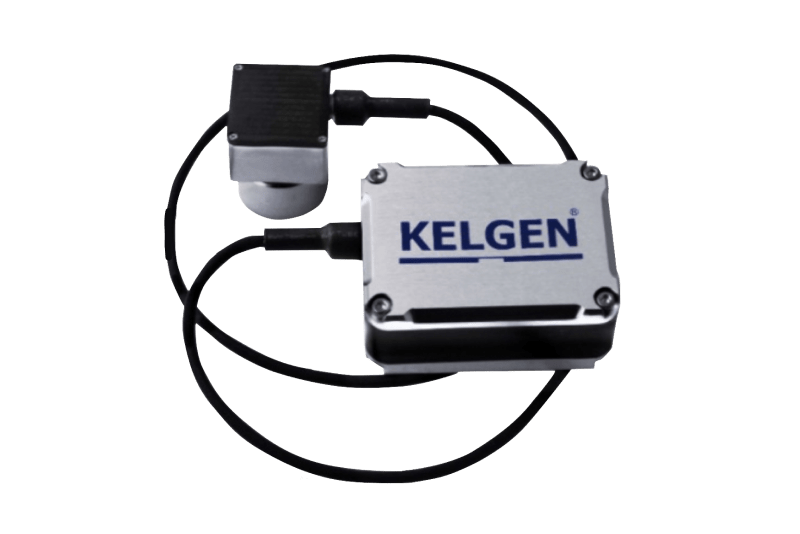

熱電発電による極小な電力で、サブギガ帯送信する世界初の熱電EH振動センサーデバイス。データを500m送信します※。
障害物の多い場所や通信の距離が必要な場所においてもメンテナンスフリーでデータを送信し続けます。
※参考値です。周囲環境により変化します。
大量のIoTデータをローカルPC上で高速処理。測定値のノイズ除去機能やMT法※による多変量解析機能を備え、設備状態の異常度を安定的に分析します。データ分析費用やストレージ費用は不要で低ランニングコスト。多彩な表示機能により各設備の状態をまとめて監視できます。
※マハラノビス・タグチ法：正常データの分布を『単位空間』として、測定値を原点からの距離(『マハラノビス距離』）で判定する多変量解析手法
安定性・耐久性
昼夜・天候・季節の変動に対し、安定した温度差を保ち、安定して熱電発電します。

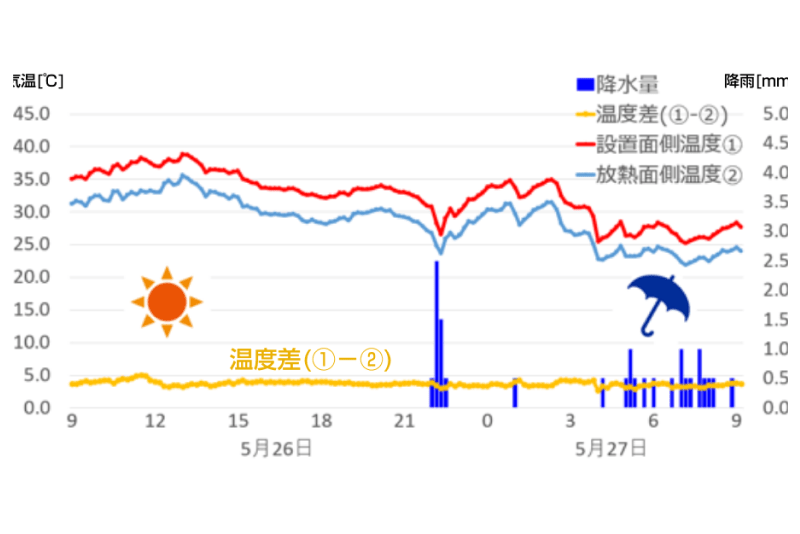

グラフは負荷が一定な屋外のモーターに取付けた発電部の温度推移です。発電部の上下面の温度差は、雰囲気の昼夜の温度変化や、降雨による一時的な冷却時も、ほぼ一定に保ちます。KELGEN SDは周囲環境の変化に左右されず安定した温度差を保ち、安定して動作します。
防塵・防水性能の保護等級IP67、JIS環境条件の分類JIS C 60721-3 −3,−4にそれぞれ適合します。
動作温度−5°C～80°C(設置側温度)に対応し、屋外の設備機器へ設置することができます。

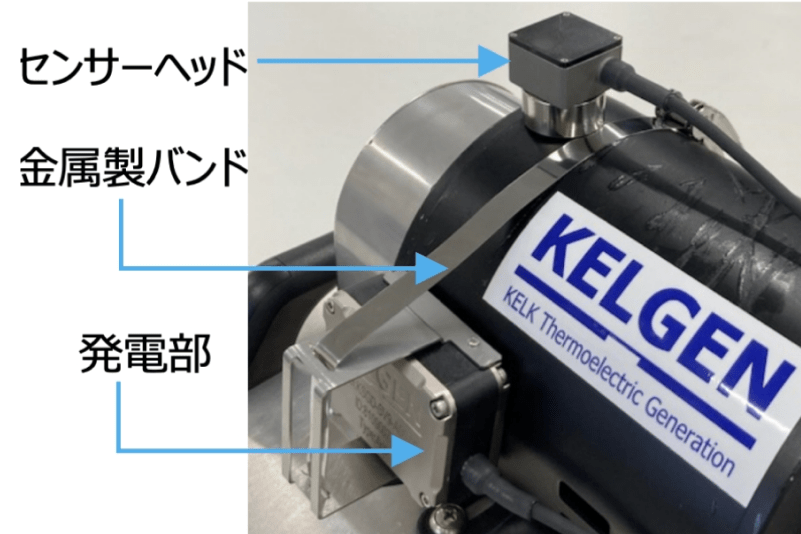

発電部を熱源に置くだけで熱電変換により、すぐに動作を開始します。
既存設備への取り付けが簡便にでき、データの見える化までを短時間で実現できます。
高性能の振動センサーを搭載振動周波数の分析結果を出力やベアリングの異常検知も可能
KSGD-SVは、速度RMSやエンベロープ処理による振動周波数の分析結果を出力することができます。また、最大7.5kHzの周波数レンジにより、ベアリングの異常検知にもご使用いただけます。
KSGD-SVは、測定した振動値をデバイス内で演算し、速度RMS値などの演算結果のみを無線で送信します。演算結果の送信間隔は、温度差が大きくなると発電量の増加により短くなります。
| 型式・タイプ | 測定項目 | 動作開始 温度差 | 温度差と測定頻度（/回） | |||||
|---|---|---|---|---|---|---|---|---|
| エンベロープ ※1 （上位17点の周波数と強度） | 速度 ※2 （RMS） | 加速度 ※3 （PEAK, RMS, CF, OA） | 温度 | 3℃ | 5℃ | 10℃ | ||
| KSGD-SV7-A00 エンベロープ | ○ | ○ | ○ | ○ | 3℃ | 95分 | 65分 | 7分 |
| KSGD-SV8-A00 速度RMS | - | ○ | ○ | ○ | 3℃ | 40分 | 30分 | 6分 |
| KSGD-SV9-A00 振動加速度 | - | - | ○ | ○ | 3℃ | 20分 | 11分 | 2分 |
| KSGD-SV10-A00 速度RMS | - | ○ | ○ | ○ | 3℃ | 40分 | 30分 | 6分 |
オンプレミスで設備状態をすばやく、まるごと見える化クラウドを使わないKELGEN swiftは、手軽にすばやく、低ランニングコストで設備状態をまるごと可視化でき、設備保全のDXを推進します。
独自のアルゴリズムにより、ローカルPC上で大量のIoTデータのノイズ除去や異常度判定を高速処理します※ 。
データ分析費用やストレージ費用、通信費用は不要。ランニングコストを大幅に削減します。セキュリティーの厳しい事業所においても、ご使用いただけます。
※ 5分間隔で発信するデバイス約90台分の1年間のデータを1分で見える化(Intel corei7 11世代）。

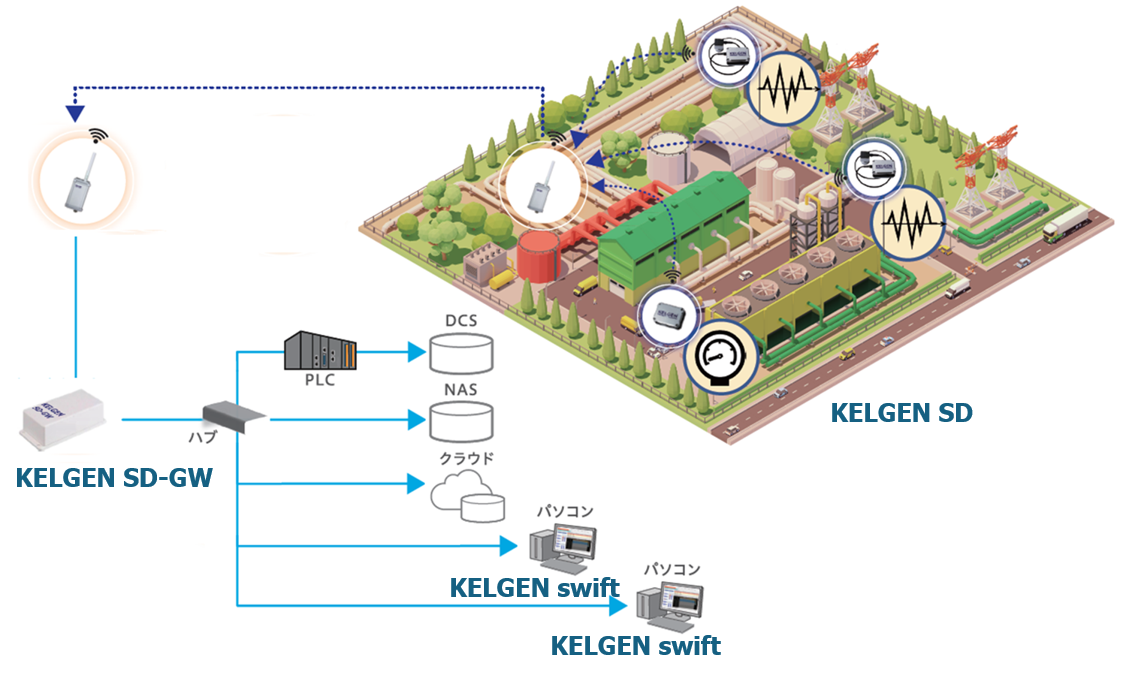

拡張性ゲートウェイSD-GW経由で、PLC(※)やお客様のネットワークへデータの連携ができ、データをご活用いただけます。
KELGEN SD-GW（ゲートウェイ）は、KELGEN SDの測定値データをEthernetを経由してお客様社内ネットワークやPLC※へつなぎます。
※三菱電機 MELSEC-Q、MELSEC iQ-Rシリーズ
MELSEC-Q,MELSEC iQ-Rは三菱電機株式会社の登録商標です。
| タイプ | 名称 | 親機型式 | 中継器型式 | KELGEN SD 最大接続台数 | カタログ |
|---|---|---|---|---|---|
| 通信機器 | 小規模タイプ (USBドングルタイプ) | KSGD-RC1-A00 | KSGD-RP1-A00-＊＊ （＊＊：中継器の番号による） | 30台程度（※1） | |
| 標準タイプ （IP67適合） | KSGD-RC1-A01 | KSGD-RP1-A01 | |||
| 大規模タイプ （IP67適合） | KSGD-RC2-A00 | KSGD-RP2-A00-＊＊ （＊＊：中継器の番号による） | 200台程度 | ||
| ゲートウェイ | ゲートウェイ | KSGD-GW-01 | 100台程度（※2） | ||
| タイプ | 名称 | 型式 | 仕様 | 本体サイズ（mm） | カタログ |
|---|---|---|---|---|---|
| 振動センサーデバイス （温度差3°C動作） | エンベロープ 解析タイプ | KSGD-SV7-A00 | ±16G, 26kHz | W61 x D44 x H25 | |
| 速度RMSタイプ | KSGD-SV8-A00 | ±16G, 26kHz | W61 x D44 x H25 | ||
| 振動加速度タイプ | KSGD-SV9-A00 | ±16G, 26kHz | W61 x D44 x H25 | ||
| 温度センサー デバイス | K熱電対タイプ | KSGD-STK-A01 | 0～+1350 °C | W61 x D44 x H25 | |
| アナログ入力 デバイス | 電流入力タイプ | KSGD-SAC-A00 | 4-20m A | W61 x D44 x H25 | |
| 電圧入力タイプ | KSGD-SAV-A00 | 1-5V | W61 x D44 x H25 |
